Montageanleitung
1. Insektenschutz Spannrahmen
1. Montagevarianten und Abmessungen ![](media/images/org/ohne_bohren.gif)
![](media/images/org/montage_insekten_bild01.jpg)
Spannrahmen ohne Falz
![](media/images/org/montage_insekten_bild02.jpg)
Abmessungen ohne Falz
![](media/images/org/montage_insekten_bild06.jpg)
bei flächenversetzten Fenstern
![](media/images/org/montage_insekten_bild04.jpg)
Spannrahmen mit Falz
![](media/images/org/montage_insekten_bild05.jpg)
Abmessungen mit Falz
![](media/images/org/montage_insekten_bild03.jpg)
bei flächenbündigen Fenstern
2. Lieferumfang Spannrahmen
![](media/images/org/montage_insekten_bild07.jpg)
fertigen Spannrahmen
![](media/images/org/montage_insekten_bild08.jpg)
4 x Einhängewinkel (Montage ohne Falz)
![](media/images/org/montage_insekten_bild09.jpg)
8 x Drehwinkel (Montage mit Falz)
![](media/images/org/montage_insekten_bild10.jpg)
Schrauben
3. Benötigtes Werkzeug
![](media/images/org/montage_insekten_bild11.jpg)
Schraubendreher
![](media/images/org/montage_insekten_bild12.jpg)
Optional Zange
4. Insektenschutz Spannrahmen ohne Falz
![](media/images/org/montage_insekten_bild13.jpg)
1. Einhängewinkel an den Spannrahmen schrauben (vorgebohrte Löcher)
![](media/images/org/montage_insekten_bild14.jpg)
2. Spannrahmen im Fenster fixieren und einhängen
![](media/images/org/montage_insekten_bild15.jpg)
3. Einhängewinkel fixieren
5. Insektenschutz Spannrahmen mit Falz
![](media/images/org/montage_insekten_bild16.jpg)
1. Drehwinkel an den Spannrahmen schrauben (vorgebohrte Löcher)
![](media/images/org/montage_insekten_bild14.jpg)
2. Spannrahmen im Fenster fixieren und einhängen
![](media/images/org/montage_insekten_bild17.jpg)
3. Drehwinkel verschließen bzw. im Fensterrahmen verspannen
Montageanleitung
2. Insektenschutztür
1. Montagevarianten und Abmessungen
![](media/images/org/montage_insekten_bild18.jpg)
Scharniere auf dem Rahmen
![](media/images/org/montage_insekten_bild19.jpg)
Scharniere in der Leibung
![](media/images/org/montage_insekten_bild20.jpg)
Standard oder Selbstschließend
![](media/images/org/montage_insekten_bild21.jpg)
Abmessungen
2. Lieferumfang Insektenschutztür
![](media/images/org/montage_insekten_bild22.jpg)
fertige Tür
![](media/images/org/montage_insekten_bild23.jpg)
Standardscharnier
![](media/images/org/montage_insekten_bild24.jpg)
Magnethalter
![](media/images/org/montage_insekten_bild25.jpg)
Federscharnier
![](media/images/org/montage_insekten_bild26.jpg)
Metall Bediengriff
3. Benötigtes Werkzeug
![](media/images/org/montage_insekten_bild27.jpg)
Maßband oder Zollstock
![](media/images/org/montage_insekten_bild28.jpg)
Stift
![](media/images/org/montage_insekten_bild29.jpg)
Bohrmaschine
![](media/images/org/montage_insekten_bild30.jpg)
6mm Bohrer für Montage in Leibung
2mm Bohrer für Fenstermontage
![](media/images/org/montage_insekten_bild31.jpg)
Wasserwage
![](media/images/org/montage_insekten_bild32.jpg)
Schraubendreher
![](media/images/org/montage_insekten_bild33.jpg)
Dübel + Schrauben
4. Montage Insektenschutztür auf dem Rahmen und in der Leibung
![](media/images/org/montage_insekten_bild34.jpg)
1. Löcher für Scharniere anzeichnen und Bohren
![](media/images/org/montage_insekten_bild35.jpg)
2. Tür aushängen
![](media/images/org/montage_insekten_bild36.jpg)
3. Scharniere anschrauben
![](media/images/org/montage_insekten_bild37.jpg)
4. Tür einhängen
![](media/images/org/montage_insekten_bild38.jpg)
5. Magnethalter anbringen
![](media/images/org/montage_insekten_bild39.jpg)

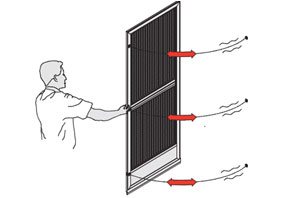

6. Tür Öffnung und Schließung überprüfen
Montageanleitung
3. Insektenschutzrollo
1. Montagevarianten und Abmessungen
![](media/images/org/montage_insekten_bild40.jpg)
auf dem Fensterrahmen
![](media/images/org/montage_insekten_bild41.jpg)
in der Fensterleibung
![](media/images/org/montage_insekten_bild42.jpg)
auf der Hauswand
![](media/images/org/montage_insekten_bild43.jpg)
Abmessungen Rollo und Führungsschiene
2. Lieferumfang Insektenschutzrollo
![](media/images/org/montage_insekten_bild44.jpg)
Rollo Kassette
![](media/images/org/montage_insekten_bild45.jpg)
Seitliche Führungsschienen
![](media/images/org/montage_insekten_bild46.jpg)
Zugschnur (20 mm oder 60 mm)
![](media/images/org/montage_insekten_bild47.jpg)
Bediengriffe (TYP1)
3. Benötigtes Werkzeug
![](media/images/org/montage_insekten_bild27.jpg)
Maßband oder Zollstock
![](media/images/org/montage_insekten_bild28.jpg)
Stift
![](media/images/org/montage_insekten_bild29.jpg)
Bohrmaschine
![](media/images/org/montage_insekten_bild30.jpg)
Bohrer
![](media/images/org/montage_insekten_bild31.jpg)
Wasserwage
![](media/images/org/montage_insekten_bild32.jpg)
Schraubendreher
![](media/images/org/montage_insekten_bild33.jpg)
Dübel + Schrauben
Montage: Fensterrahmen & Hauswand - Insektenschutzrollo TYP 3
![](media/images/org/montage_insekten_bild48.jpg)
Insektenschutzrollo Typ 3
- Montage auf dem
Fensterrahmen
- Montage auf der
Hauswand
- Bedienung: Griffleiste
und Zugschnur
![](media/images/org/montage_insekten_bild52.jpg)
Vorbohren:
Führungsschienen oben und unten ca. 15cm abmessen und mittig mit 4,5mm Bohrer beide Wandungen durchbohren.
![](media/images/org/montage_insekten_bild49.jpg)
Bohren:
Auf der Sichtseite (schräge Bürsten nach außen) mit einem 10mm Bohrer vorhandenes 4,5mm Loch vergrößern.
![](media/images/org/montage_insekten_bild50.jpg)
Zusammenfügen:
Führungsschienen bis zum Anschlag in den Rollokasten einschieben.
![](media/images/org/montage_insekten_bild51.jpg)
Befestigen:
Gewindestifte am Rollokasten mit Inbusschlüssel an den Führungsschienen befestigen.
![](media/images/org/montage_insekten_bild53.jpg)
Anzeichnen:
Insektenschutzrollo am Fenster positionieren und Befestigungslöcher mit Hilfe eines Stiftes anzeichnen.
![](media/images/org/montage_insekten_bild54.jpg)
Vorbohren:
Je nach Untergrund mit 2 bis 3mm Bohrer vorbohren.
![](media/images/org/montage_insekten_bild54.jpg)
Befestigen:
Insektenschutzrollo positionieren und Schrauben mit Hilfe des Schraubendrehers befestigen. Abdeckkappen in die Bohrlöcher setzten.
Montage: Fensterleibung – Insektenschutzrollo Typ 1
![](media/images/org/montage_insekten_bild56.jpg)
Insektenschutzrollo Typ 1
- Montage in der
Fensterleibung
- Bedienung: Bediengriffe
und zusätzlich
Zugschnur
![](media/images/org/montage_insekten_bild57.jpg)
Bohren:
Führungsschienen mit den Öffnungen nach oben legen. Von oben und unten ca. 15cm abmessen. Mit einem 4,5mm Bohrer mittig bohren
![](media/images/org/montage_insekten_bild58.jpg)
Zusammenfügen:
Führungsschienen bis zum Anschlag in den Rollokasten einschieben.
![](media/images/org/montage_insekten_bild59.jpg)
Befestigen:
Gewindestifte am Rollokasten mit Inbusschlüssel an den Führungsschienen befestigen.
![](media/images/org/montage_insekten_bild60.jpg)
Anzeichnen:
Insektenschutzrollo positionieren und Befestigungslöcher mit Hilfe eines Stiftes anzeichnen.
![](media/images/org/montage_insekten_bild61.jpg)
Vorbohren:
Dübellöcher mit 6mm Steinbohrer bohren und Dübel einsetzen.
![](media/images/org/montage_insekten_bild62.jpg)
Befestigen:
Insektenschutzrollo positionieren und Schrauben mit Hilfe des Schraubendrehers befestigen.
